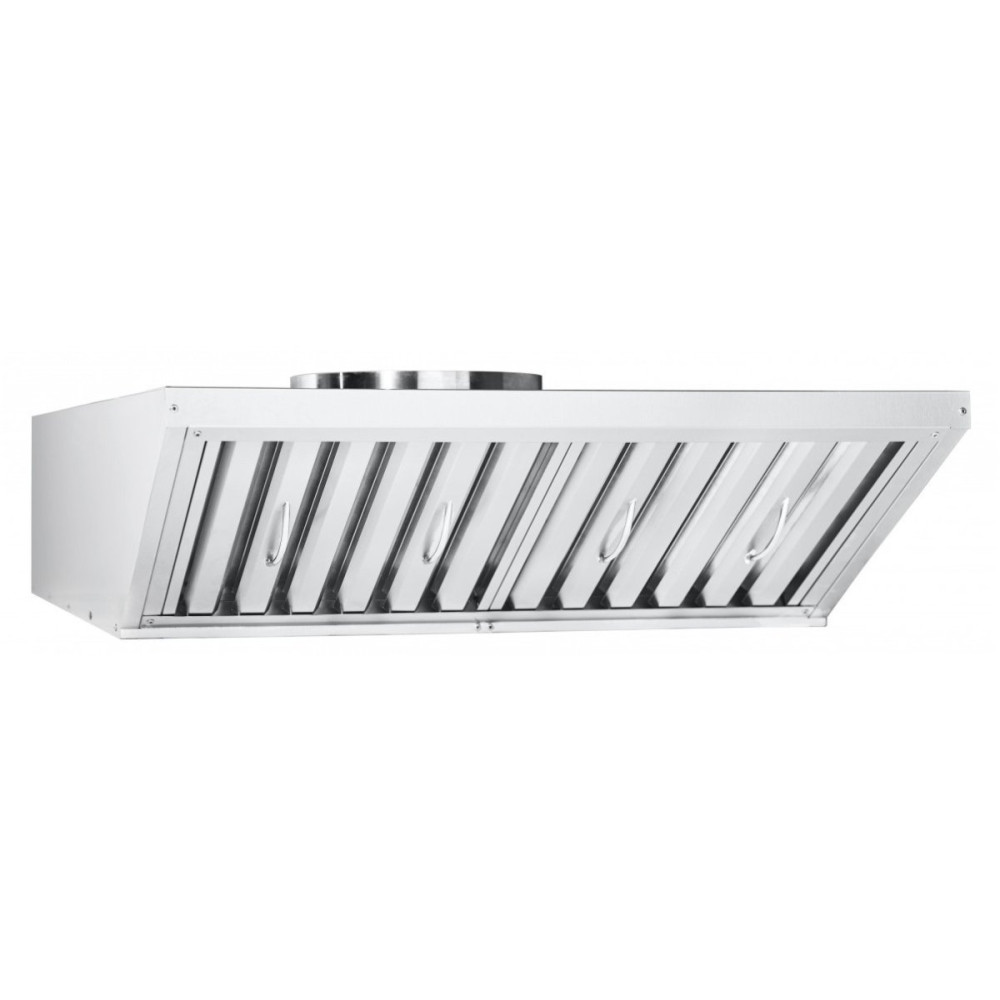

Зонт вытяжной для печи конвекционной КЭП-4 Abat ЗВВ-4-6/4

Воздухопроизводительность - 1400м3/ч. Скорость движения воздуха в рабочей зоне зонта - 0,4м/с. Мощность вентилятора - 120Вт. Эффективность очистки воздуха от аэрозоля, прошедшего через лабиринты фильтра зонта, - не менее 60%.

Зонт состоит из трех основных частей:

• корпуса,

• съемного лабиринтного фильтра (2шт.),

• осевого вентилятора (1шт.).

Лабиринтный фильтр легко вынимается и его необходимо периодически чистить. В корпусе зонта имеется герметичная ванна, куда стекает масло, жир и вода с лабиринтных фильтров. Разогретый воздух, насыщенный парами масла, жира и воды, всасывается осевым вентилятором в зонт, проходит сквозь фильтр и удаляется из помещения очищенным. При ударе о стенки фильтра, имеющего лабиринтную структуру, пары масла, жира и воды конденсируются из-за температурного перепада на фильтре и стекают в ванну.

Зонт подсоединяется к конвекционной печи с помощью кабеля питания длиной 2м, с заземлением; фиксируется с помощью уголков и болтов М5 к задней стенке печи (предварительно нужно совместить трубку вывода пара с приемной трубой зонта и соединить их резиновым патрубком и хомутами).

Ванна зонта имеет сливную трубку с резьбой G1/2", к которой необходимо присоединить шаровой кран для слива жидкости. Зонт изготовлен из нержавеющей стали.
